HYJ2016应急移动通信系统中的解决方案

背景介绍
众所周知，地震、洪涝等自然灾害救援工作的实施，SARS和甲型H1N1等公共卫生事件的紧急抢救，以及奥运会和国庆大阅兵等大型活动的安保工作……,所有的这些需紧急响应的事件，都需要迅速建立起现场通信网络、远程通信网络和现场应急指挥中心，来填补公共通信网络所无法完成的应急移动通信功能。无线应急通信系统将承担及时、准确、畅通的传递第一手信息的角色。由华宇晶电子技术有限公司所推出的HYJ2016应急电台为应急通信系统提供了良好的解决方案.
除上述应用，HYJ2016应急电台还可广泛应用于部队的无线应急通信系统中，为部队构架高速移动宽带无线指挥网络，并在移动中传输语音、视频及各种数据，使得整个网络系统有具备很强的自愈合能力，每个节点能够随时加入和撤出。支持非视距网状网结构的无线网络。HYJ2016应急电台满足应急移动通信系统对图像、语音、数据、定位、Mesh等多种实际需要，为部队移动通信系统提供了一个全新网络解决方案

产品应用

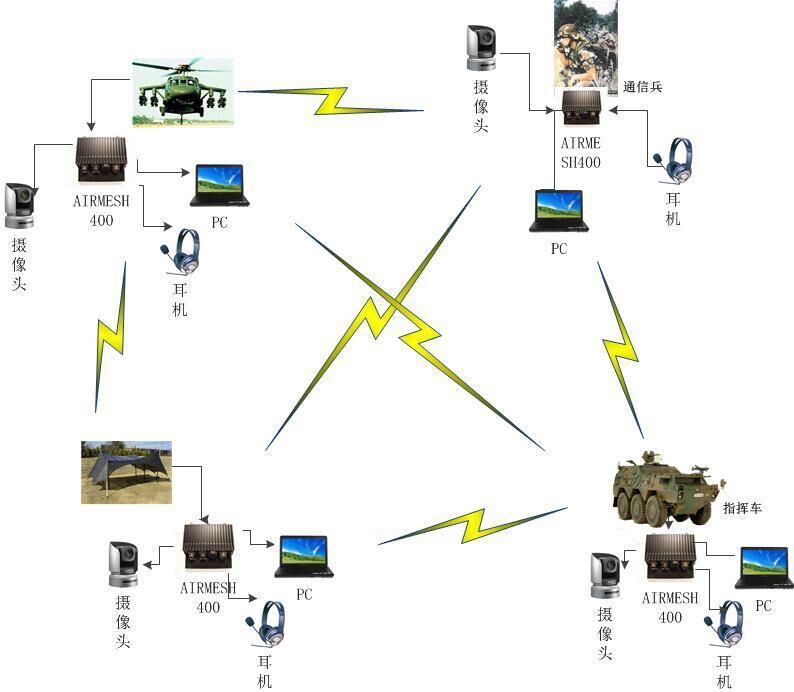

据悉，华宇晶电子技术有限公司的HYJ2016应急电台的多台设备之间可以互相联网，网络结构多种多样，单频点最多可以支持8个设备任意组网，自动形成，自愈合网络。HYJ2016应急电台，是标准的IP网络电台，在无线以太网上传输。工作频率340-470Mhz，频率范围大；设备自带频谱仪，信道带宽2.5MHz、3MHz、3.5MHz可调，满足不同网络带宽需要。电台的接收门限-98dBm，相比其它电台接收门限更低。HYJ2016应急电台支持先进的天线分集技术，极大的增强了系统的抗衰落能力,采用独特的COFDM调制技术，在城区、城郊、建筑物内等严重非视距情况下，表现出卓越的“绕射”与“穿透”能力。HYJ2016应急电台提供AV 音视频接口、2个标准以太网接口、语音通信接口，RS485、RS232、AUX等辅助接口，可以和图像编解码器、语音装置、GPS连接，可以传送GPS 信息，完成移动定位。内置专有的窄带视频压缩模块，可以传输高质量的视频图像。此外，HYJ2016应急电台的体积小、功耗低，方便单兵携带和车载应用。HYJ2016电台支持500 KM/小时以上的高速移动，适合在直升机上安装应用；严重非视距下情况下1到3公里，可视情况下10到50公里，地对空情况下100公里，岸舰情况下40 公里，利用电台特有的中继功能，则传输距离更远
研发HYJ2016通信产品，通过近两年的攻关，三次改版，目前几台工程样机的技术性能已达到设计指标（指标是参考英国军方的一款Mesh产品），下一步准备100台小批量生产。


我们知道，英美等西方发达国家军队早就采用Mesh技术搭建战术级别的宽带网了。我军受禁运和关键技术没有突破等原因，始终没有抗摧毁能力强的战术宽带网产品（尽管这几年在涉军企业和研究所都非常热衷这方面研究，但到目前为止都没有拿出好的产品来）。我公司的这款产品能够满足要求，极大地提升军队通信保障能力。希望感兴趣的朋友电话讨论或索取资料。下面就本产品的一些特点做些介绍。传统COFDM电台无法双向传输，只能单向点对点传输，中心点的接收设备需要采用叠加模块的方式接收多路图像，中心点的设备数量增加，所占频率资源也必然增加。 设备增多，环节增加，故障概率也会增大，相互干扰也大了许多。电台是网状网电台，多台设备之间可以互相组网、网络结构灵活、结构多种多样、最多可以支持8个节点任意组网，构成一个自组、自愈合的网络，支持IP包在以太网上进行传输。6 U! aHYJ2016采用专有的通信协议，以网状网的方式进行双向通信。同一个信道8个节点共享、TDMA时分多址、实现了多点互相传输，节省了频率资源，在一个3.5Mhz的信道上实现多路同时传输。时隙的分配完全是自适应的，每个节点分配的时隙取决于信道中接入的节点数。产品主要技术特点如下：
一、接收门限低
HYJ2016电台的接收门限低。电台的接收门限是-98dBm，相比其它电台优势相当明显，其它普通电台在-90dBm的时候基本上就处于断开的状态，而HYJ2016在-98dBm时依然能保证线路的稳定以及语音视频的流畅

二、抗多径能力强
HYJ2016电台支持天线分集技术、结合空间分集、时分多址等多种先进的技术，极大增强系统的抗衰落能力,还采用独特的COFDM调制技术，使设备在移动的过程中信号比其它的COFDM电台在信号接收强度上要强出3到5 dBm。
HYJ2016电台可在城区、城郊、建筑物内等非可视和有阻挡的环境中应用，并表现出卓越的“绕射”与“穿透”能力，保证设备接收电平在-98dBm的时候仍能保证误码率
三、移动速度快传输距离远
HYJ2016电台支持500 公里/小时以上的高速移动中传输。在普通建筑物非视距情况下，传输距离可达1--5公里；在可视情况下，传输距离可达5--50公里；在地对空情况下，传输距离在100公里左右；在海岸与船艇之间，传输距离在40 公里以上，如果加中继传输距离更远 。
四、HYJ2016频率配置方便
设备频率单一，接收和发射同频；自带频谱仪；信道带宽可调，分别是2.5Mhz、3Mhz和3.5Mhz。在非视距严重的环境中，可以降低信道带宽，调整方式来保证网络的工作稳定性。
HYJ2016的频率范围为340-470Mhz，可以根据现场的频率干扰情况来调整自己的频率，利用设备的频谱扫描就可以测试出当地干扰，从而选择最好的频率来工作，配上相应天线即可正常运行；
五、系统功能多接口方便
HYJ2016电台设备接口多样化。主接口包括AV 音视频接口、2个以太网标准接口（10/100BASE-T 自适应）和语音接口，辅助接口包括RS485和RS232,AUX接口。HYJ2016电台配置的接口多，方便用户使用。
HYJ2016电台的AV 音视频接口可以和图像编解码器及语音编解码器连接；RS232 数据接口可以接入GPS 接收机，向指挥中心传递GPS 定位信息，完成图传与定位的结合；内置的视频模块利用专有的窄带视频压缩技术，可以使高质量的视频在网络中传输；AUX接口可进行云台控制;

六、携带方便操作简单
HYJ2016电台的体积相比其它COFDM电台小很多，方便单兵移动携带，设备外壳坚固防水，工作温度范围广，设备功耗低，设备供电时间长。一般情况下外挂电池工作时间为5-6小时左右。整个系统的控制和管理只需要一个应用程序，可以内置用户加载的GPS地图，实时监测其他节点的位置，并对对前端摄像机的控制。"
